金珠環保袋式除塵器先進的電儀控系統

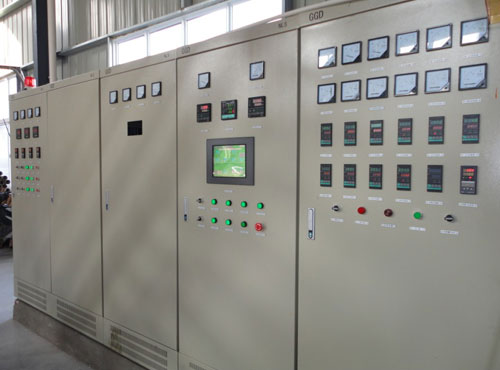

袋式除塵器采用PLC可編程控制系統，避免了采用繼電器造成的故障點多的問題，同時可以實現清灰、輸灰全過程的自動控制，可以聯動也可以單機手動控制。在袋式除塵器控制柜上具有自動及手動轉換開關，可根據工況要求選擇任何控制方式。另外袋式除塵器機旁設有機旁操作箱，方便檢修人員進行維護和現場操作。同時PLC控制系統準確可靠，并可以根據現場工況隨時改變參數。

根據用戶要求可以利用微機進行自動控制實現機旁、電氣室和中控室的自動化運行和控制，基本上做到了自動操作，無人管理。且實現了除塵器作業率的100％。

袋式除塵器清灰和輸灰應具有現場手控和自動控制轉換功能，當轉到自動控制時，袋式除塵器在收到主風機的運行信號后，進入自動化控制程序運行。

長袋低壓脈沖除塵器的清灰控制采用自動和手動二種控制方式的切換使用，自動和手動的切換在現場進行。同時反吹清灰可實現離線和在線清灰功能。

袋式除塵器定時控制：選擇開關選定“自動”“定時”位置，系統滿足定時控制條件后，先關閉1#室離線閥，1#室清灰指示燈亮，開始噴吹，噴吹結束后打開1#離線閥，1#室開始工作；間隔20秒左右關閉2#室提升閥——（重復1#室工作），依次完成所有倉室的清灰工作后進入下一周期，周期結束后再從1#室開始清灰工序。

袋式除塵器各倉室能單倉離線，即關閉提升閥、脫離除塵系統。在此情況下，該倉室將不運行清灰程序。

卸灰系統灰斗星型卸灰閥和灰斗倉壁振動器采用自動和現場控制兩種方式與輸灰系統連鎖。

定時控制：當袋式除塵器每完成1-2次脈沖噴吹清灰周期（或設定的卸灰時間），輸灰設備運行一次（每個灰斗卸灰一次），定時時間間隔可調。

卸灰時， 卸灰的灰斗所帶的倉壁振動器工作。

袋式除塵器輸灰手動控制

在現場操作柜可手動控制各灰斗依次按卸灰程序清灰一遍，也可分別對每個灰斗單獨卸灰。

在現場操作柜上設有卸灰系統各單體設備（包括倉壁振動器、卸灰閥等）的手動操作開關及設備工作狀態顯示燈，供生產點檢及調試用。

3 袋式除塵器顯示、報警裝置 （根據用戶要求配置）

除塵器設有壓差顯示報警裝置，并將其送入計算機控制系統進行監控。

除塵器工作情況(正常過濾或反吹清灰狀態)應輸入計算機控制系統進行監控。

除塵器設料位現場蜂鳴報警信號。
