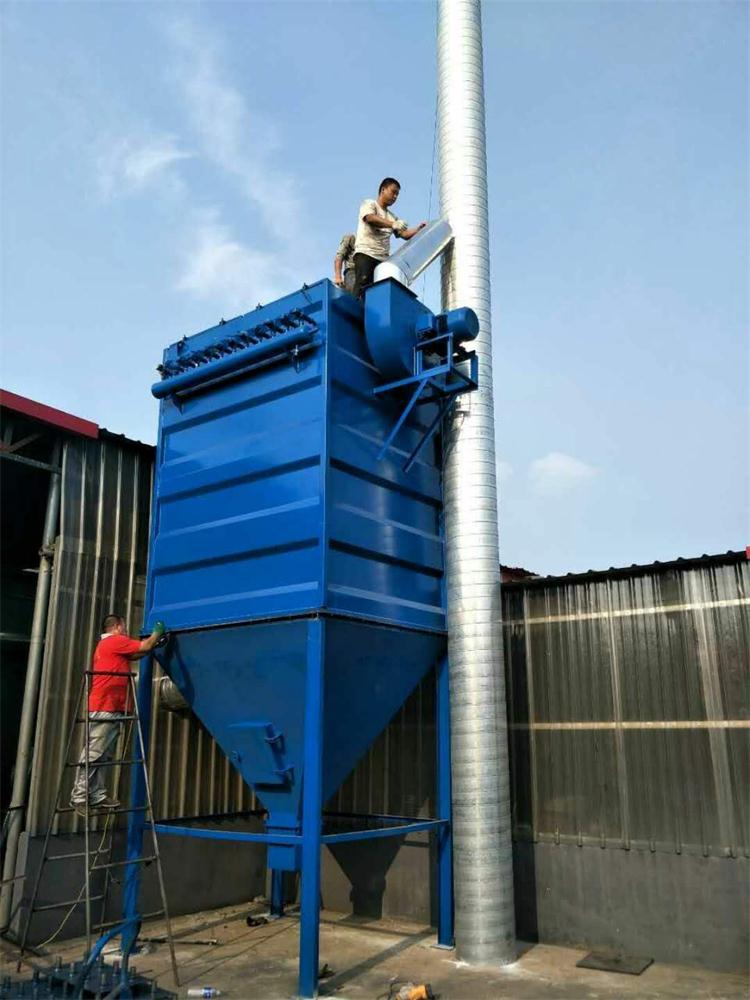

制藥廠粉塵布袋除塵器收集方案及報價
一、貴公司生產中產生的粉塵通過3臺37kw引風機吸出后直排，由于粉塵未經收集過濾，會(huì )對空氣造成污染。為保護環境，需要安裝除塵設備，根據本公司同類粉塵的治理經驗，本公司建議安裝除塵效率高、管理維護簡單、能夠達標排放的脈沖布袋除塵器。根據貴公司風機參數風量10000m3/h,風壓11000pa，同時根據貴公司粉塵的特性以及 要求的排放標準，我們結合以往的經驗選過濾風速1.2m/min,故得出布袋除塵器過濾面積134m2，因此除塵器選型為本公司單價脈沖布袋除塵器DMC-180脈沖布袋除塵器，濾袋采用Φ133*2000mm標準規格，濾袋材質采用滌綸針刺氈覆膜濾料，卸灰閥使用鎖風效果好的手動插板閥。
二、布袋除塵器工藝流程
布袋除塵器是根據過濾原理的過濾式除塵設備，使用有機纖維或無機纖維過濾布將氣體中的粉塵過濾出來。布袋除塵器很早以前就已廣泛應用于各個工業粉塵的收集凈化中，用以捕集非粘結非纖維性的工業粉塵和揮發物，捕捉粉塵微?？蛇_0.1微米?？墒?，當用它處置富含水蒸汽的氣體時，應防止潮濕造成清灰困難。袋式除塵具有很高的凈化效率，即使捕集纖細的粉塵效率也可達99％以上，具有其他形式的除塵器無法比擬的優點。
布袋除塵器系統結構組成： 除塵器出灰斗、進排風道、過濾室（中、下箱體）、凈氣室、濾袋及結構（袋籠骨）、手動進風閥，氣動蝶閥、脈沖清灰組織等。
布袋除塵器工藝流程：含塵氣體通過吸塵罩由管道引致除塵器進氣口進入灰斗再進入中部箱體，再從袋外進入布袋內，粉塵被阻留在濾袋外的外表，干凈的空氣進入袋內，再由布袋上部進入上箱體， 后由排氣管排出。
三、布袋除塵器除塵原理：
⑴ 重力沉降效果——含塵氣體進入布袋除塵器時，顆粒大、比嚴重的粉塵，在重力效果下沉降下來，這和沉降室的效果 相同。
⑵ 熱運動效果——質輕體小的粉塵(1微米以下)，隨氣流運動，十分接近于氣流流線，能繞過纖維。但它們在遭到作熱運動(即布朗運動)的氣體分子的磕碰之后，便改動本來的運動方向，這就增加了粉塵與纖維的觸摸時機，使粉塵可以被捕捉。當濾料纖維直徑越細，其捕捉率就越高，所以越有利于除塵。
⑶ 慣性力效果——氣流通過濾料時，可繞纖維而過，而較大的粉塵顆粒在慣性力的效果下，仍按原方向運動，遂與濾料相撞而被捕捉。
⑷ 篩濾效果——當粉塵的顆粒直徑較濾料的纖維間的縫隙或濾料上粉塵間的空隙大時，粉塵在氣流通過時即被阻留下來，此即稱為篩濾效果。當濾料上積壓粉塵增多時，這種效果就明顯起來。
四、DMC-180脈沖布袋除塵器參數、價格
|
序號 |
項 目 |
數 量 |
|
1 |
名稱 |
DMC-180 型脈沖布袋除塵器 |
|
2 |
處理風量(m 3/h) |
10000 |
|
3 |
全過濾面積(m 2) |
144 |
|
4 |
全過濾風速(m/ min) |
1.2 |
|
8 |
濾袋數量(條) |
180 |
|
9 |
脈沖閥數量(個) |
18 |
|
10 |
入口粉塵濃度(mg/Nm 3) |
＜1000 |
|
11 |
出口粉塵濃度(mg/Nm 3) |
＜30 |
|
12 |
除塵效率(％) |
≥99.9 |
|
13 |
本體漏風率(％) |
≤3 |
|
14 |
設備阻力(Pa) |
1200-1700 |
|
15 |
濾袋材質 |
滌綸針刺氈濾料覆膜 |
|
16 |
濾布紡織工藝 |
針刺 |
|
17 |
濾布縫制工藝 |
三針機縫制 |
|
18 |
濾袋規格 |
Φ133×2000mm |
|
19 |
濾袋允許使用溫度℃ |
≤120℃ |
|
20 |
袋籠規格 |
Φ130*1980mm |
|
21 |
袋籠材質 |
碳鋼 |
|
22 |
袋籠防腐處理工藝 |
表面有機硅處理 |
|
23 |
濾袋固定及密封方式 |
彈簧漲圈 |
|
24 |
電磁脈沖閥型式及規格 |
1.0”直角閥 |
|
25 |
清灰氣源壓力Pa |
（4-6）×10 5 |
|
26 |
氣源品質 |
良好 |
|
27 |
電磁閥機械開閥時間sec |
0.08 |
|
28 |
耗氣量m 3/min |
1.0 |
|
29 |
清灰方式 |
在線清灰 |
|
30 |
檢修方式 |
單室離線 |
|
31 |
控制方式 |
脈沖控制儀 |
|
32 |
輸灰方式（臺） |
插板閥 |
|
33 |
除塵器箱體厚度 |
4mm |
|
33 |
主管道直徑mm |
Φ400 |
|
管道風速(m/ min) |
22 |
|
|
|
|
|
|
設備長寬高3260×1900×4500mm |
||
|
設備價格24000元/臺 |
||
|
運費3500元/臺 |
||
|
安裝費5000元/臺 |
||
|
增值稅6500元/臺 |
||
|
工程總價格39400元/臺（此價格含設備設計、制作、安裝、運輸、增值稅發票等費用，不含管道，管道按實際結算） |
||
五、系統質量目標
除塵系統的粉塵排放量符合 排放標準。
六、合作方式：
需方提供施工場地承擔水電供應及供方施工人員的食宿；設備吊裝費用；供方承擔設備制作安裝及調試。
五、付款方式：
先付30%設備定金，設備發貨前付30%，設備到廠后再付30%，安裝完工正常運行后付10%付清。
六、工期：
自收到設備定金起預計20天內完工。
七、售后服務：
1、保修期:
我公司所提供設備的保修期為一年，在保修期內，供方技術人員定期尋訪用戶，并在接到報修通知后24小時內出發前往使用現場進行設備維修工作。保修期內由于設備本身或零部件出現的質量問題，由供方免費負責解決，由于買方人為原因造成的問題，供方將負責予以排除，材料和零部件費用由買方承擔。
2、長期技術服務:
為了保證供方所提供的設備始終處于良好的工作狀態，我公司在保修期后將為用戶提供長期的技術服務。所有用戶及所使用的設備名單都將編入我公司檔案，進入我公司長期技術服務體系。供方技術人員將在接到用戶報修通知后24小時內出發前往設備使用現場，進行設備的維修工作，供方還將定期回訪用戶和定期巡檢設備運行情況，聽取用戶的意見和要求。在設備運行期間，供方將積協助用戶解決。有關設備使用可能遇到的所有技術問題，并及時向用戶提供有關設備使用的 新技術信息，幫助用戶進行技術改造。
3、人員培訓:
我公司在設備制造、安裝、調試、驗收期間，將安排對客戶的技術人員進行技術培訓。培訓內容包括有關設備操作、運轉及維護的知識，還包括指導買方技術人員監督和檢驗設備的制造、安裝的質量以及設備的性能試驗。培訓的地點根據培訓的內容決定在施工現場、設備制造廠、技術服務或以前的設備使用單位。供方將提供培訓所需要的技術資料、圖紙及其它工作品。供方技術人員所發生的 費用處理。
