布袋除塵器電磁脈沖閥具體安裝方法

電磁脈沖閥定義：指需要接受電磁信號控制的膜片（隔膜）閥。電磁脈沖閥是脈沖袋式除塵器執行清灰動作的噴吹系統的主要部件，通俗的講就是清灰所用壓縮空氣的“開關”。使用脈沖噴吹控制儀輸出信號的控制打開和關閉，實行對濾袋逐排（室）噴吹清灰動作，目的是讓布袋除塵器的阻力始終保持在設定的范圍之內，以保證布袋除塵器長期擁有足夠的處理能力和收塵效率。

脈沖電磁閥結構原理是膜片把電磁閥分隔為前、后兩個氣室，當工作時接通壓縮空氣，壓縮空氣通過節流孔始終儲存于后氣室，平時后氣室壓力將膜片緊貼閥的輸出口，脈沖電磁閥處于“關閉”狀態。脈沖噴吹控制儀的電信號使脈沖電磁閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓，膜片后移，壓縮空氣通過閥輸出口噴吹，脈沖電磁閥處于“開啟”狀態。脈沖噴吹控制儀電信號消失，脈沖電磁閥銜鐵復位。后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，脈沖電磁閥又處于“關閉”狀態。電磁脈沖閥如此反復動作，完成布袋除塵器的清灰過程。

電磁脈沖閥的種類，按照脈沖閥進出口的角度及進氣口的形除塵器電磁脈沖閥可分為三種：

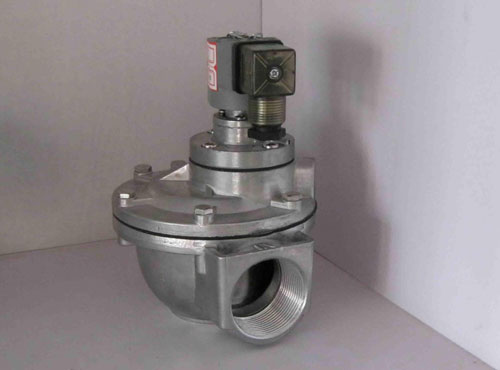

a) 直角式電磁脈沖閥：閥體進出口成直角，直接受電信號控制的隔膜閥；

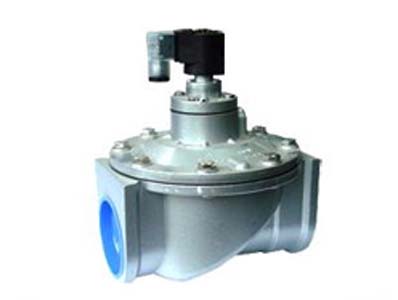

b) 直通式電磁脈沖閥：閥體進出口成180度，直接受電信號控制的隔膜閥；

c) 淹沒式電磁脈沖閥：閥體進氣口淹沒在氣包內，直接受電信號控制的隔膜閥。

而除了常規三種電磁閥脈沖閥之外還有一種旋噴吹用大口徑超低壓電磁脈沖閥。

各類電磁脈沖閥用字母怎樣表示及代表的含義：

TMF含義：T—表示電磁   M—表示脈沖    F—閥門

TMF-Z/T/Y-xx含義：TMF同上，Z—直角式   T—直通式   Y –淹沒式   XX—表示口徑大小

布袋除塵器電磁脈沖閥具體安裝方法如下：

?

1、 安裝前仔細閱讀產品說明書，   先在確認脈沖閥完好無損的情況下進行安裝,檢查產品是否符合使用要求，記住安裝要點，做好準備工作。

2、 校對銘牌所標參數與所選用產品的參數是否一致，電源電壓應滿足額定電壓(電壓波動范圍：交流+10%~-15%，直流+10%~-10%，平時線圈組件不宜拆開。

3、 安裝前請   清掃氣包及管路，以避免異物損壞膜片造成電磁閥失靈。接管之前用0.3MPa的壓力對管道沖洗，把管道中的金屬粉末及密封材料殘留物，銹垢等   。

4、 注意介質的潔凈度，如果介質內混有塵垢，雜質等妨礙電磁閥的正常工作，管道中應裝過濾閥(濾網≥60目)。

5、電磁閥   好安裝方式是垂直于水平管道，線圈向上。在條件不允許時，允許正負30度傾斜。否則，不能保證正常使用。 電磁閥不宜裝在管道低凹處 ，裝在容器的排出管道中，注意不可自容器底部引出，而應裝在容器底部稍上位置。

6、脈沖閥直接安裝在氣包外壁的法蘭座上，噴吹橫穿過氣包，按照說明書配對適當的噴吹管和安裝件，盡量避免將閥門倒裝在氣包的底部。如果閥門配置出氣管和悶頭連接器，悶頭連接器僅用于密封用途，不可以作為結構支撐部件用途。不可以單獨依靠悶頭連接器固定噴吹管和氣包。噴吹管和氣包都   另外獨立固定。

7、 如果介質會(huì )起水錘現象，那么應該選用具錘功能的電磁閥或采取相應的防范措施。

8、 蒸汽用電磁閥入口側應裝有疏水閥，該處接管應傾斜，

9、 電磁脈沖閥一般是定向的，不可裝反，電磁閥閥體的上箭頭應與介質流向一致。通常在閥體上用“→”指出介質流動方向，安裝時要依照“→”指示的方向安裝(但是本公司可能有時在真空管路或特殊情況下會(huì )有提議反裝除外)。擰緊悶頭螺母，   大扭力為20N•m。擰緊出氣管，扭力為20N•m。

10、 安裝姿勢：一般電磁閥的電磁線圈部件應豎直向上，豎直安裝在水平于地面的管道，如果受空間限制或工況要求   按側立(如樓房下水道似的管路)或倒立安裝的，請在選型訂貨時提出。有些產品有特別規定，請按說明書安裝。

11、連接控制電線到每個電控閥的接線座中，注意入線口不能朝上防止雨水流入?；蛘呤峭ㄟ^(guò)接頭和一段尼龍管連接氣控閥和電磁組裝盒。

12、 接管時注意，密封材料不可使用過量。如螺紋連接時，接管螺紋應保持在長度內，并在端部半螺距處用銼刀倒棱，自端部起2牙處開始纏繞密封帶，不然過量的密封帶或粘結劑將進入電磁閥的內腔，而發生妨礙正常動作的事故。

13、 電磁閥安裝處應有   的預留空間，以便日常保養與定期維修。

14、 安裝時用扳手或管鉗固定好閥體，再擰上接管，千萬不可將力作用在電磁線圈組件上而引起變形，使電磁閥難以正常工作。為保證電磁閥的正常使用，請在電磁閥前加裝油水分離器。

15、 在管道剛性不足，或有水錘現象的情況下，請把閥前后接管用支架固定好。

16、 在冰凍場所使用時，須用隔熱材料對管道加以保護或在管道上設置加熱器。

17、 要確認一下，電磁閥本身及它與接管連接處是否有泄露。

18、 對線圈引出線的連接要核對，特別是三根引出線的場合。

19、 連接于電磁脈沖閥的電器元件，如繼電器、開關和接觸器等。開閥時觸點不應振動，否則工作將不可靠，并影響其電磁閥壽命。在危險環境中為防止電火花可能引發爆炸等事故發生，應使用防爆電磁閥。

20、 電氣回路要接入相應的保險線，作為電氣回路的保護。

21、 為了維護與修理作業方便，或不中斷連續性生產，對于一般電磁閥，建議采用旁路隔離裝法。

22、確保提供的壓縮空氣氣源干凈及干燥。給氣包系統提供適中的氣壓并檢查是否有安裝泄露(可刷上肥皂水，檢查接口是否產生氣泡)。對氣包進行壓力充氣(閥門的耐壓范圍是0.03~0.86MPa)，建議對氣包充氣   高壓力0.8MPa.測試脈沖閥的噴吹次序，測聽所有的先導閥是否操作正常，脈沖噴吹聲音是否清脆。

23、電磁脈沖閥暫不安裝時，可存放在零到四十度，相對濕度小于或等于80%左右。但無腐蝕性氣體的室內，盡可能避免露天存放。
