布袋除塵器鋼結構圖

1布袋除塵器鋼結構特征

1.1布袋除塵器零米以上建筑均采用鋼結構，鋼結構件符合有關布袋除塵器的鋼結構設計規范；鋼結構的設計應盡量減少現場安裝步驟，把現場安裝時的焊接工序降到   低。

1.2就除塵器的鋼結構而言支承結構是自撐式的，滿足任何水平荷載，不可轉移到別的結構上。

2布袋除塵器材質

2.1除塵器整體結構采用型鋼、鋼板結構，材質為Q235A。箱體所用的型鋼、鋼板進廠后應   先噴砂、除銹，以備制作除塵器用。

2.2除塵器本體壁板厚不小于5mm、灰斗板厚不小于6mm，蓋板和筋板厚度不小于6mm，進出風管壁厚不小于8mm，配對法蘭厚度不小于10mm。易磨損、易腐蝕部位如風管彎頭等處采用損、的錳鋼等材料。

3布袋除塵器主要結構

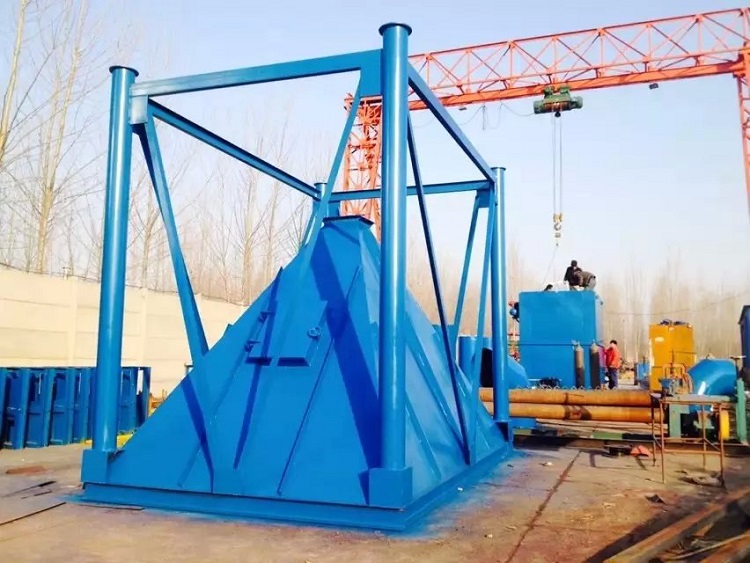

3.1本體和灰斗

3.2除塵器頂部設備防雨棚（防雨棚采用鋼結構加δ=1.0mm彩色鋼板制作）。除塵器設有脈沖閥防雨箱、排水設施、檢修扶梯平臺，灰斗和卸灰閥門的 連接法蘭上設計有突出部分，避免了水雨的下珩損壞密封材料。

4布袋除塵器各項設施的設計采用人性化哩念，保護除塵器頂部裝置、方便人員檢修、使用和管理。

4.1除塵器檢修門采用剪沖密封結構，重量、大小適合人工開啟。 所有孔、門制作及裝配結束后，進行密封試驗，確保無變形、無泄露。

4.2除塵器的灰斗能承受長期的溫度、濕度變化和振動，并考慮防腐性能。

4.3除塵器灰斗設檢修門，所有檢修門、人孔采用快開式，開啟靈活，密封嚴密。

4.4為避免煙氣短路帶灰，灰斗斜側壁與水平方向的交角不小于65o，以保證灰的自由流動。

4.5灰斗配置電加熱裝置，避免灰板結。

4.6每一灰斗能承受附加荷載1200kg并按   大含塵量滿足8h滿負荷運行所需儲存量設計容量。

4.7在每個灰斗出口附近設計安裝捅灰孔；灰斗及排灰口的設計保證能自由流動并排出灰斗；灰斗出灰口處設有清堵空氣炮，避免了灰塵搭橋，影響排灰。

4.8我們?yōu)樵O備和儀表等配置了   的扶梯和平臺，滿足運行、維護、檢修的需要。扶梯傾角一般為45o，特殊條件下不大于60o，步道和平臺的寬度大于700mm，平臺與步道之間的凈高尺寸大于2m，扶梯欄桿高度不小于1.2m，   護板不低于100mm，平臺與步道采用剛性良好的防滑格柵平臺和防滑格柵板，   的 部位采用花紋鋼板。平臺荷載不小于4kN/m2，步道荷載不小于2 kN/m2。
