邯鄲大華木器集團木工除塵系統設計方案

一、工程概況

在木材加工生產過程中，有大量的粉塵產生，嚴重污染生產工作環境及周?chē)h(huán)境。該公司著重以人為本的原則，對職工的身心健康非常重視，決定對粉塵進行   治理，我公司根據貴公司提供的相關資料并結合我公司多年木工除塵系統的設計經驗，設計出本方案。

二、設計依據

1.中華人民共和國大氣污染物綜合排放標準（GB16297-1996)；

2.環境空氣標準（GB3095-1996)；

3.中華人民共和國環境保護法；

4.濾袋式除塵器制作技術規范；

5.需方提供的相關工程圖紙。

三、設計原則

1.嚴格執行   和地方有關環境保護法規，確保達到穩定可靠的除塵效率；

2.設計遵循“技術可靠、使用經濟、運行穩定”的原則；

3.技術線路明了、工藝布局合理、操作穩定可靠、系統性能設計穩定；

4.在滿足上述條件下，做到投資節省、運行管理費用低。

四、設計參數及工程實施內容

1.設計風量：根據廠方提供的資料及生產工藝流程布局的實際情況，車間除塵系統理計總風量為（見附件設計圖紙）；

2.目標效果：除塵效率≥99.6%， 粉塵排放濃度＜50mg/m3；

3.工程實施內容：（1）整套除塵系統工藝及設備設計、選型、制作；（2）管道系統的制作安裝；（3）系統的調試及試運行。

五、控制系統流程及說明

除塵系統開機時，先開啟卸料器、螺旋輸送機，除塵器脈沖氣源及控制儀，然后才能開啟除塵器吸塵風機。當粉塵輸送系統及卸料系統出現故障時，則除塵器不能啟動，排除故障后才能啟動。

六、工藝流程及說明

1.工藝流程：本項目包括吸塵管道、組合式鍍鋅板袋式除塵器、風機、變頻控制柜等。

2.工藝流程說明：除塵系統運行時，各揚塵點所產生的粉塵將被捕集并經吸塵管網進入脈沖袋式除塵器。而經脈沖袋式除塵器過濾后的潔凈空氣由吸塵風機排入大氣。被阻留過濾分離出來的粉塵則被沉降至除塵器下錐體進行打包處理。

七、工藝設備選定

根據設計原則及需要處理的粉塵性質特點，選定脈沖袋式除塵器作為粉塵分離處理設備，其特點是采用高密度針刺氈濾料對粉塵進行過濾，除塵效率高，同時采用脈沖定時噴吹清灰方式，能保證濾料在連續使用時不出現因堵塞而降低效果的情況。其基本原理如下：含塵氣體進入除塵器并在濾袋表面進行過濾處理，在通過濾料的孔隙時，粉塵被捕集阻留于濾料表面上，清凈空氣則透過濾料由排風口排出。附著在濾料表面的粉塵則在脈沖噴吹時反向氣流及急劇膨脹振動的作用下，從濾料表面脫落并沉入除塵器下錐體（儲存倉)。

八、設備選型

A.除塵器

1.選用CLXM-180型模塊組合式鍍鋅板脈沖除塵器壹臺，負壓設計，外形尺寸3120×2520×8100mm，除塵器帶27m3料倉。（除塵器性能參數：見附件）。

2.選用CJ-№9＃型木工物料輸送風機壹臺配37kw電機壹臺，配套減震平臺。

3.選用37kw全智能變頻控制柜壹套，節電30%～50%。

4.設備配與機器聯動的氣動閥。

5.組合式除塵器采用厚=2.0mm的   鍍鋅板。

6.脈沖閥采用中美合資上海袋式除塵配件產品。

7.濾布采用500g滌綸針刺氈做過濾材料。

8.袋籠采用￠3.8mm碳鋼表面鍍鋅。

9.吹灰方式脈沖定時噴吹。

10.除塵器粉塵排放環保達標。

B.物料輸送風機

本公司風機采用自帶減震裝置不需要預埋設施可投入使用。具有噪音低、物料通過性好、輸送距離遠、使用壽命長檢修方便等特點。

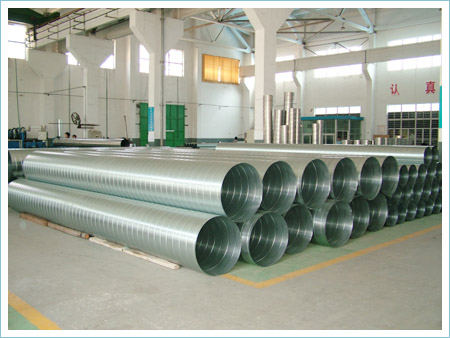

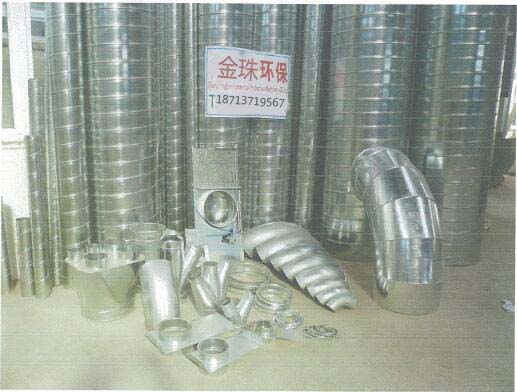

C.風管部分



 ￠100～￠300    δ=0.6mm            ￠310～￠500   δ=0.8mm

 ￠510～￠800   δ=1.0mm             ￠810～￠1000  δ=1.2mm

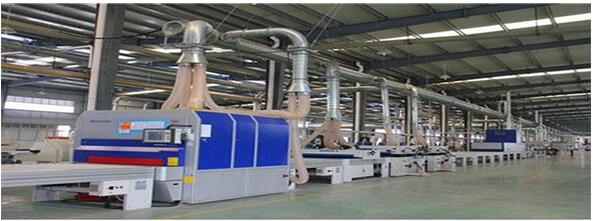

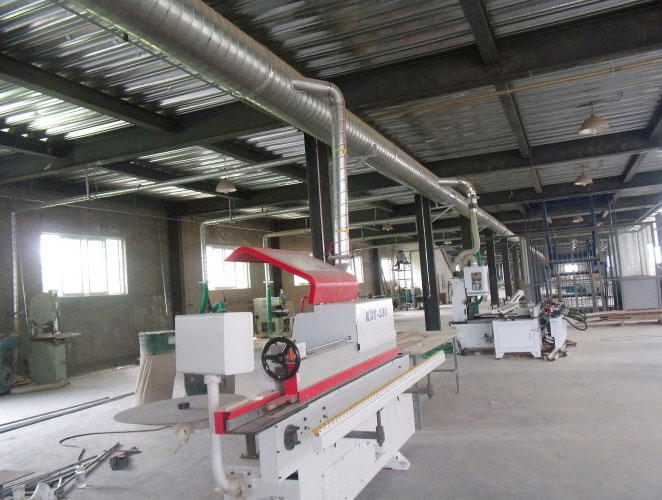

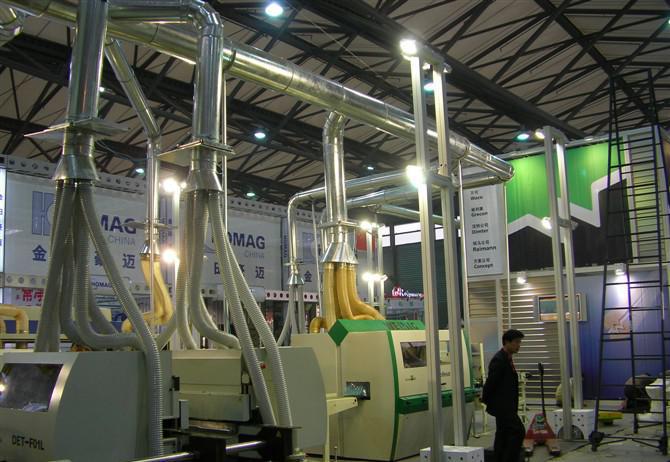

D.管道布局



E.電器部分

節能功能：采用全自動變頻調速控制技術，由設置于吸塵管網適當位置的信號傳感器（壓力變送器），適時提供信號，根據吸塵管網實際需要的風量、風壓、自動調整除塵系統引風機啟動的臺數及風機傳速，使除塵系統引風機的風量、風壓始終與生產過程中實際吸塵所需要的風量、風壓自動保持   佳匹配，使系統實際運行中的能耗始終保持   低，從而實現自動節能的目的。

1.電機采用：西門子（中國）山東華利集團。

2.變頻裝置：偉創(chuàng )觸摸屏-威倫

3.電子氣動閥門自動化程度高，可與機床同步開關，且質量與性能達到   水平。

F.系統性能參數

1.木工機床吸口處設計風速：28～30m/s。

2.除塵器所需壓縮空氣壓力：4～6kg，除塵器所 需壓縮空氣耗量：0.3m3/min。

3.除塵器除塵效率≥99.6%，除塵器過濾風速=2.0～2.6m/min。

4.除塵器粉塵排放環保達標。

G.邯鄲大華木器集團木工除塵系統木工   氣力吸塵設備預算價格表（見附件）。

九、木工除塵系統優勢

1.除塵器為   雙面鍍鋅板精制而成，外表美觀，堅實耐用，   生銹。

2.模塊組合式處理，現場安裝，方便快捷，并且可以任意加長或者減少除塵器的長度。

3.該除塵系統配備全智能變頻控制柜，采用偉創(chuàng )變頻器，質量雙重保障。

根據配置在主管道的風壓智能調節電機的頻率，既能讓風機在保證風量的前提下工作，又能   大限度地節省電量，優勢明顯。

4.木工物料輸送風機張貼能效標識，經北京質量監督局審核通過。

5.管道設計   ，風量均勻分配。

十、售后服務事項

1.除塵器主機免費保修一年，風機免費保修一年。

2.大型電子氣動閥門免費保修一年。

3.其他配套機電產品按生產商提供的質保期質保。

4.終身提供維修服務及成本價提供零配件（過產品保修期）。

5.本公司售后服務部將在電話通知后24小時內抵達現場維修。

十一、聯系方式

1.公司地址：河北省泊頭市四營工業區。

2.聯系電話：0317-8349398   400-851-6879  手機18713719567

3.公司官網：http://arongold.com/

4.公司郵箱：btjzhb@126.com



這是本公司為曾經合作單位邯鄲大華木器集團制作的木工除塵系統設計方案，在這里與大家分享，希望對設計、制作木工   除塵系統的用戶有所幫助。同時本公司自創(chuàng )建以來，積累了數百種除塵器及除塵系統的成功設計方案，歡迎大家來電來函免費索取。
