PPC型氣箱脈沖布袋除塵器介紹

PPC型氣箱脈沖布袋除塵器結構

它是一種處理風量大、清灰效果好，除塵效率高，運行可靠，維修方便，占地面積小的單元組合式布袋除塵器。

除塵器有上箱體、中箱體、灰斗、導流管、支架、濾袋組件及噴吹裝置、輸灰系統等組成。

本除塵器按單列布置，每列設5個倉室，一列為一個灰斗。

濾袋規格φ133×2450mm，每臺除塵器有160條，每室32條，共5個室，濾袋上端采用了彈簧漲圈，密封性能好，換袋方便快速，每個濾袋設一個碳鋼袋籠。

電磁脈沖閥，規格1.5＂直角閥，每臺除塵器5套，每室1套。

采用可編程序控制器（PLC）控制儀。

PPC型氣箱脈沖布袋除塵器工作原理

除塵器主要由上箱體、中箱體、進風通道、支架、濾袋及噴吹裝置，卸灰裝置等組成。含塵空氣從除塵器的進風通道進入各室灰斗開在灰斗導流裝置的導流下，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻的進入中部箱體而吸附在濾袋的外表面上，干凈氣體透過濾袋進入上箱體，并經各切換閥和排風管排入大氣。隨著過濾工況的進行，濾袋上的粉塵越積越多，當設備阻力達到限定的阻力值時， 由清灰控制裝置按清灰時間設定值，按設定程序打開電磁脈沖閥，進行停風噴吹，利用壓縮空氣瞬間噴吹使袋內壓力聚增，將濾袋上的粉塵進行拌落（即使粘細粉塵亦能較底地清灰）至灰斗中，由排灰機構排出。

除塵布袋

布袋除塵器能凈化含塵氣體的主要元件是過濾材料，它是有機或無機纖維制品。正確地選擇濾料是設計使用好袋式除塵器的關鍵。過濾材料的選擇，需要考慮含塵氣體性質、含塵濃度、粉塵顆粒大小、化學性質、物理性能、氣體溫度等?？偟恼f(shuō)來，選擇性能適當的過濾材料，既要均勻致密，透氣性好，又要耐熱、，還要有   的機械強度，才能延長濾袋的使用壽命，保持良好的除塵效率。每一種過濾材料都有各自的優缺點．根據上述條件選擇并合理地使用。

滌綸針刺氈濾袋

其主要技術指標如下：

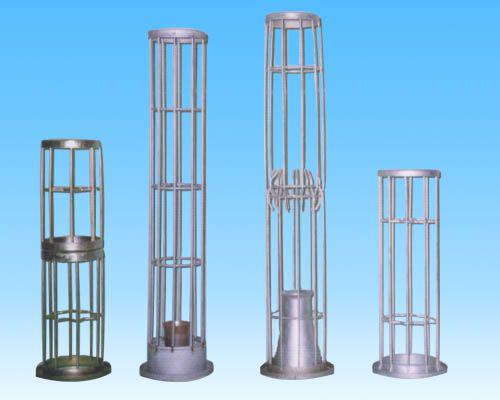

濾袋骨架

濾袋骨架制造質量的高低，直接影響濾袋的使用壽命，影響除塵器運行效果和日常維護工作量、費用，我們采取了以下措施：

⑴ 袋籠的材質為20#鋼，采用Ф6鋼絲經4次冷拔，外加旋轉力而成，無彎曲變形。

⑵袋籠采用多頭電焊機一次成型，焊點光滑，均勻牢固，無脫焊、虛焊和漏焊等現象，骨架強度高。

⑶袋籠的縱筋和反撐環分布均勻，并有足夠的強度和剛度，防止損壞和變形，每只袋籠縱筋10根、反撐環的間距小于200mm；

⑷袋籠采用圓形，表面熱鍍鋅處理；

⑸適應除塵器結構需求，骨架為單節結構。

⑹骨架撐環采用星（角）型結構，避免與濾袋的磨損。

電磁脈沖閥

選擇可靠的脈沖閥是脈沖除塵器的核心，優良的空氣動力特性和的壽命是選擇脈沖閥的標準，我公司選用國產上海袋配生產的DMF直角式脈沖閥，膜片從   。它采用   結構，由于配備膜片，因此脈沖閥的維護工作量很少,它的使用壽命確保在100萬次，保證使用壽命在1年以上。

其規格、型號及相關技術參數如下

PPC型氣箱脈沖布袋除塵器花孔板

花孔板的質量對除塵器的性能影響很大：花板孔粗糙會(huì )使濾袋受損；孔距不均、花板表面不平整會(huì )使濾袋線相對于水平面的垂直度產生偏差，導致濾袋底部相互接觸，粉塵搭橋難以   ，除塵器運行阻力上升，從而造成能源的浪費。因此，以上三個指標是需要嚴加控制的，控制措施如下：

⑴花板采用大型數控激光切割設備實現對板孔的切割，加工后邊緣光滑，無尖角毛刺，孔徑公差滿足標準，形成良好的密封，花孔偏差<1mm。

⑵ 花板表面平整光潔，無撓曲、凹凸不平等缺陷，其平面度偏差不大于1‰。

⑶工藝上整板切割、減少焊接量，消除焊接變形，確?？拙嗑鶆?。

⑷焊接過程中輔以錘擊等簡單易行的去應力措施，控制焊接應力變形，保證其整體的平面度。

PPC型氣箱脈沖布袋除塵器設備密封性的控制

除塵器密封不良，會(huì )造成設備能源的浪費，除塵效率下降，造成含塵氣體的泄漏，嚴重時可誘發結露現象，從而影響設備的正常使用，為此我們采取以下措施進行控制：

1）設備主體采用雙面焊或單面焊雙面成形工藝，且焊后經嚴格的滲漏檢驗，確保其密封。

2）除塵器門蓋采用線性鋼體與硅橡膠軟體線面接觸的密封方式，結構簡單、密封可靠、漏風率低。

PPC型氣箱脈沖布袋除塵器電氣控制

控制系統：主要由脈沖噴吹控制儀、靜壓測點和測量元件等組成。

控制系統采用PLC控制，所有設備均在主控室的控制柜上實現集中控制，并可在除塵器機旁對清灰和卸灰實行現場。

PPC型氣箱脈沖布袋除塵器控制設備

⑴電源

除塵器電源為交流380V/220V， 50Hz，三相四線制。當電源電壓在下列范圍內變化時，所有電氣設備和控制系統應能正常工作：交流電源  +5%～-10%UH長期使用、-22.5%UH 使用不超過一分鐘；電器電路設計時充分考慮到電源的三相負載平衡；所有電氣設備均有保護裝置；需要接地的電氣及控制設備在均留出接地用的連接端子；

⑵電機

除塵器系統上所采用的電機均符合標準和IEC標準；所選用的電機型式與它所驅動的設備、運行條件、使用環境和維修要求相適應；閥門和檔板電機，其堵轉電流不超過電機額定電流的8倍

⑶我方提供的控制裝置能防塵、、防小動物進入，以確保設備；

⑷ 控制機柜有足夠的強度和剛度，不易變形；

⑸控制系統的I/O點留有不少于10%的富裕量；

⑹當機柜內散出的熱量超過部件允許溫度時，機柜采用自動通風措施，以降低溫度，保證該部件的正常運行，其控制開關具有啟動－停止－自動的選擇功能；

⑺機柜能防電磁干擾，保證系統不會(huì )誤動。

PPC型氣箱脈沖布袋除塵器控制系統

⑴ 開關接點通過的連續電流小于其額定值的80%；

⑵ 報警信號，凡設備發生任何不正常狀態時，有報警信號（包括聲、光報警）；

⑶ 控制系統出廠前作相應模擬工況下的動作試驗。

控制概述

電氣控制是整個除塵系統的指揮，要求電控系統運行可靠、經濟、操作簡單、維護方便。本除塵控制系統采用PLC，系統自動化程度高，除塵器運行與卸料控制自動連聯鎖。清灰控制可實現集中管理，分散控制。

清灰控制

除塵器的脈沖清灰控制采用手動和自動兩種方式，可相互轉換。自動控制采用手動和定時控制方式，可相互轉換。當達到設定的時間周期時，除塵器各室依次進行脈沖噴吹清灰，清灰狀態采用離線分室依次清灰。清灰程序的執行由主控柜（PLC）自動控制。

PPC型氣箱脈沖布袋除塵器防腐處理

除塵器多為露天放置，外表承受風、雨的自然侵蝕，內表面長期處于高溫酸性氣體中，因此，對除塵器的表面防腐處理，顯得尤為重要：

1）除機加工件外，所有部件經酸洗處理，作噴砂（拋丸）除銹。

2）表面處理后元件噴涂環氧底漆一遍，J52-81氯磺化聚乙烯防腐涂料一遍，組裝后再涂一遍J52中間漆，外表噴涂?jì)杀槁然腔垡蚁┓栏苛厦嫫帷?/p>

3）機加工件采用鍍鋅防腐。

4）除塵器頂面作傾20設計，以利于泄水。
