催化燃燒廢氣處理設備電氣控制系統
催化燃燒廢氣處理設備電氣控制系統主要由電器控制柜及管線架等組成。
l 電器控制柜采用PLC自動控制,同時也可手動操作。實現電源控制、風量調節、溫度自動控制、保溫時間自動控制(醉大2小時)、故障報警裝置等。
l 電器控制設置自動操作檔和手動操作檔。

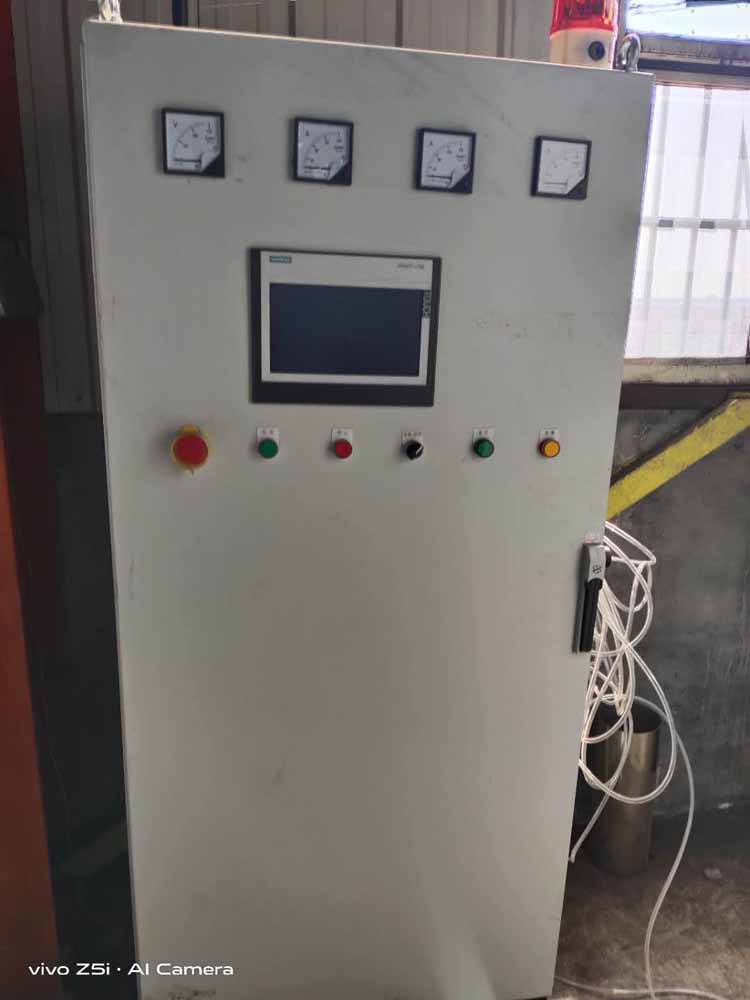

l 電器控制柜面板上設置電流和電壓表、數顯儀表、溫度調控器,吸附時間調控器及風機、加熱器、照明等指示燈按鈕。
l 電器控制柜自動工作時,都是預先根據設備所需功能編程好的,操作時只要把開關旋轉到自動檔,設定所需溫度及烘干時間,按下指示按鈕即可。這時風機根據程序自動間隔約3秒相繼啟動工作,接著加熱器自動相繼間隔工作。停止工作時,加熱器先自動停止工作,約間隔5分鐘后風機自動停止工作。
l 電器控制設備都是互鎖的。電器控制柜設置故障聲光報警,如果風機出現故障不運轉或加熱器出現故障等,只要那一個環節出現故障,都能自動切斷總電源,自動停機聲光報警。
l 在設定溫度后,加熱器自動工作,溫度達到后自動斷電,并能在保溫時間內自動加熱保溫。有故障后,能自動停電。加熱時,風機先工作,到設定時間后加熱器自動工作。停止加熱時,加熱器自動斷電,到設定時間后風機自動停止工作,自動運行生產。
l 電器控制柜內主要元器件為ABB、施耐德等產品。
本有機廢氣·吸附催化燃燒裝置配電電壓等級380V/220V,三相四線制,控制電源為交流220V。
電氣設備選擇在滿足工藝要求的前提下,醉大程度的選用操作方便、性能高、便于維護、半自動化程度高的設備,以便使整個電氣系統的運行。
